液压系统
本机液压系统设备由钢球液压马达、齿轮泵、优先阀、多路换向阀、液压转向器、液压油缸、液压支架软管、散热器、回油滤油器、液压油箱及电缆组成。液压软管使用时有安全标志证书，且在有效期内。
液压系统工作循环过程如附图六中所示（黑色线条及箭头为进油管和进油流向，蓝色线条及箭头为回油管和回油流向）：通过液压油管，液压油箱、液压泵、相串连后与多路换向阀、与液压转向器油缸、多路换向阀与铲斗油缸、大臂油缸、斗杆油缸、输送架油缸、液压马达、单向阀与回转座油缸之间均以液压油管相连；转向器、多路换向阀、优先阀均通过回油支管与回油总管相连；回油总管与液压油散热器、液压油滤清器、液压油箱相串连。

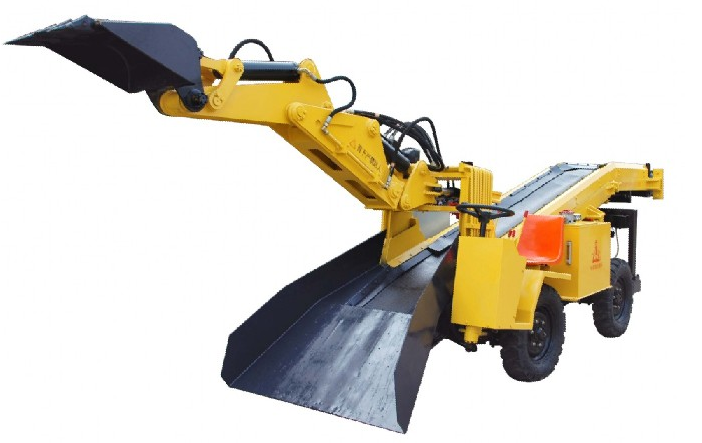

煤矿用挖掘式装载机液压油泵通过轴与电机同步运转，启动电机，齿轮油泵开始工作，从油箱吸入液压油，泵出的液压油进入多路换向阀和液压转向器，为行车和作业做好准备。
进行作业时，其中任一阀扳至某一工作位置时，则滑阀切断中立位通道、同时打开阀体两腔，液压油从高压腔进入油缸一腔，推动活塞完成某一作业动作，而油缸另一腔的低压油经阀的另一腔经滤清器、液压油散热返回油箱，若阀杆扳至相反位置，反向重复上述过程。
装载机额定工作压力为12Mpa，若工作时负载过大，分配阀的安全阀自动打开，高压油直接经回油管返回油箱，防止液压元件、管路及构件损坏。
工作原理：外接三相660（380）V电源经过防爆型防爆磁力起动器、操纵电动机、防爆型照明灯、电铃工作。本机采用双磁力起动器，一个控制主油泵，一个控制皮带输送电机。
